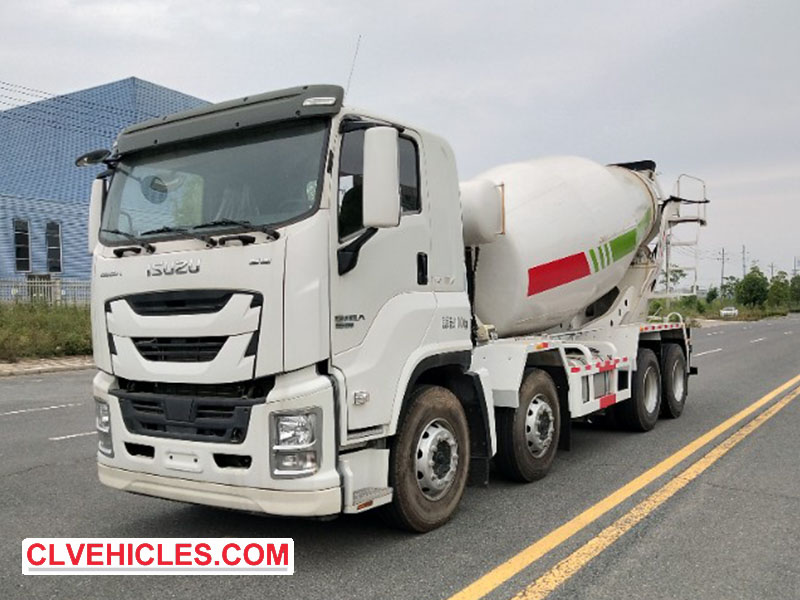

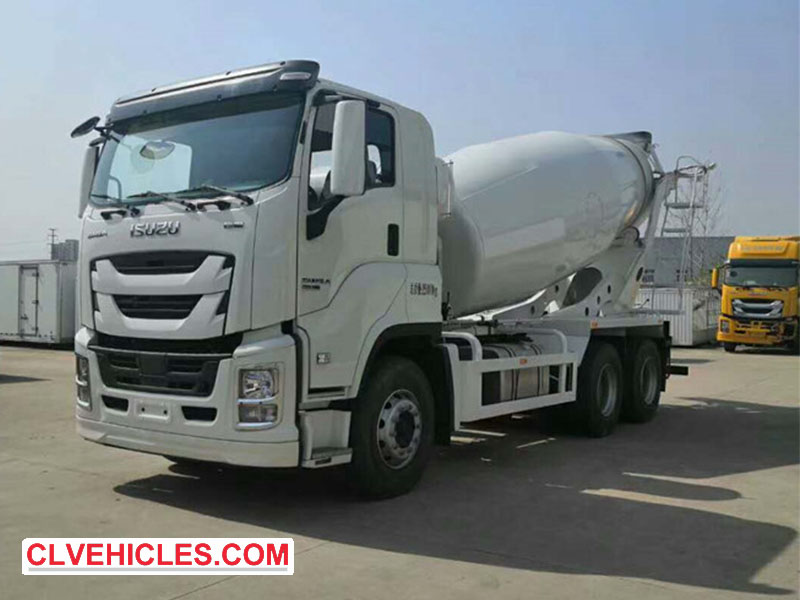

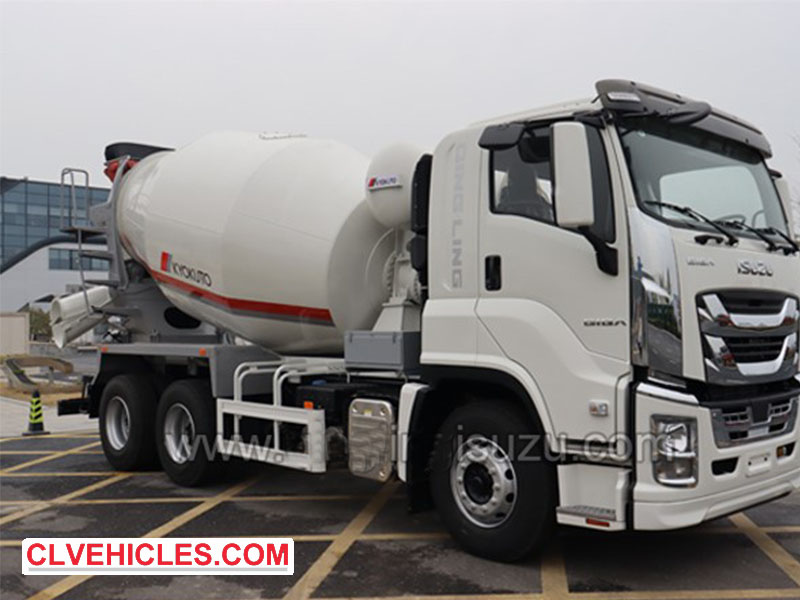

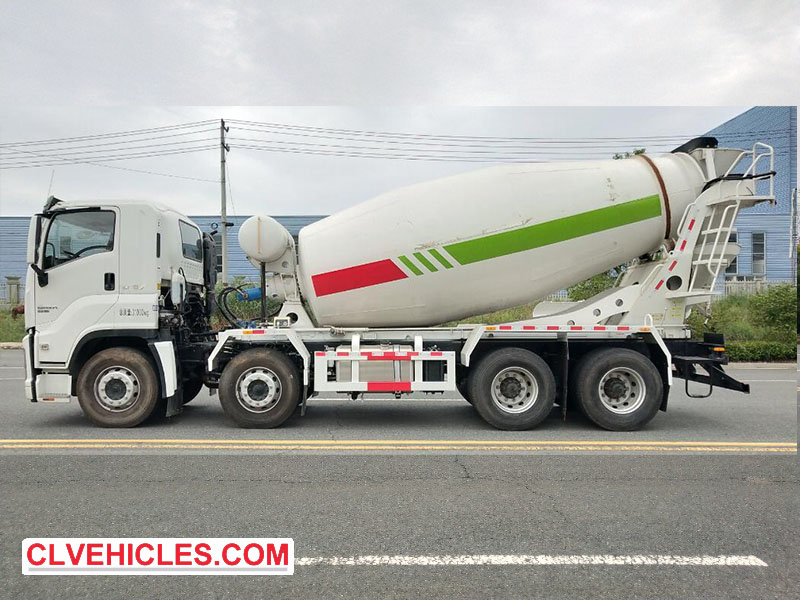

Os caminhões betoneira ISUZU, comumente conhecidos como "caminhões betoneira", são veículos essenciais para o transporte e a mistura eficientes de concreto na construção civil. São compostos por um chassi especial com tambor rotativo integrado e sistema de mistura hidráulica. Este artigo explorará os principais componentes e princípios de funcionamento desses veículos.
A. Principais componentes dos caminhões betoneira
1.1 Chassi e sistema de energia
- A maioria dos caminhões betoneira fabricados na China usa um chassi de caminhão comercial padrão Classe II.
- A potência vem do motor do veículo, que aciona a bomba hidráulica através do sistema de tomada de força (TDF).
1.2 Dispositivo de tomada de força (TDF)
- Transmite potência do motor para o sistema hidráulico.
- Ative/desative a operação de mistura através do interruptor de controle.
- Certifique-se de que o tambor gire para frente para misturar e para trás para descarregar.
1.3 Sistema hidráulico
- Converte energia mecânica da tomada de força em energia hidráulica.
- A bomba variável aciona o motor hidráulico, que por sua vez aciona o tambor de mistura para girar.
1.4 Redutor de Velocidade (Caixa de Câmbio)
- Reduz a saída do motor de alta velocidade para a velocidade ideal do tambor (normalmente 2-6 RPM).
- Garante uma mistura suave e controlada.
1.5 Tambor de Mistura
- Feito de aço de alta resistência e resistente ao desgaste.
- Contém lâminas espirais no interior para:
- Mistura de concreto por meio de levantamento e tombamento do material.
- Descarga eficiente em marcha ré.
- A capacidade do tambor normalmente varia de 3 m³ a 12 m³, dependendo do tamanho do caminhão.
1.6 Mecanismo Operacional
- Controles:
- Sentido de rotação (para frente para misturar, para trás para descarregar).
- Velocidade (ajustável para diferentes estágios de mistura).
1.7 Sistema de Limpeza
- Lava o concreto residual para evitar o endurecimento.
- Resfria o sistema hidráulico durante a operação.
- Alguns modelos incluem uma função de secagem para materiais especiais.
B. Princípio de funcionamento
2.1 Transmissão de potência
O motor do caminhão aciona a tomada de força (TDF), que por sua vez aciona a bomba hidráulica.
A bomba hidráulica fornece óleo de alta pressão ao motor hidráulico, que converte energia hidráulica em rotação mecânica.
2.2 Processo de mistura
O tambor de mistura gira no sentido horário (para frente) durante o transporte, mantendo o concreto em movimento e evitando a sedimentação.
As lâminas espirais levantam e agitam a mistura para mantê-la com uma consistência uniforme.
2.3 Processo de descarga
O tambor de mistura gira no sentido anti-horário (reverso), empurrando o concreto para fora através das lâminas.
Controle a velocidade de descarga para garantir um posicionamento preciso.
2.4 Limpeza e manutenção
Após a descarga, o tambor de mistura precisa ser lavado para evitar acúmulo de concreto.
Resfrie o sistema hidráulico para manter a eficiência.
2.5 Considerações principais para um desempenho ideal
- Integridade da lâmina: Lâminas gastas ou danificadas podem causar mistura irregular e segregação do material.
- Manutenção do sistema hidráulico: Inspeções regulares evitam vazamentos e garantem a rotação suave do tambor de mistura.
- Capacidade de carga: sobrecarga pode causar mistura ineficiente e estresse mecânico.
- Controle de velocidade: O ajuste adequado evita a separação ou derramamento do concreto.
Caminhões betoneira combinam engenharia mecânica, hidráulica e estrutural para entregar concreto pré-misturado com eficiência. Compreender seus componentes e princípios de funcionamento garante seu funcionamento, manutenção e durabilidade adequados. Seja para cargas pequenas (3 a 6 metros cúbicos) ou grandes (9 a 12 metros cúbicos), essas máquinas são indispensáveis na construção moderna.
